概述

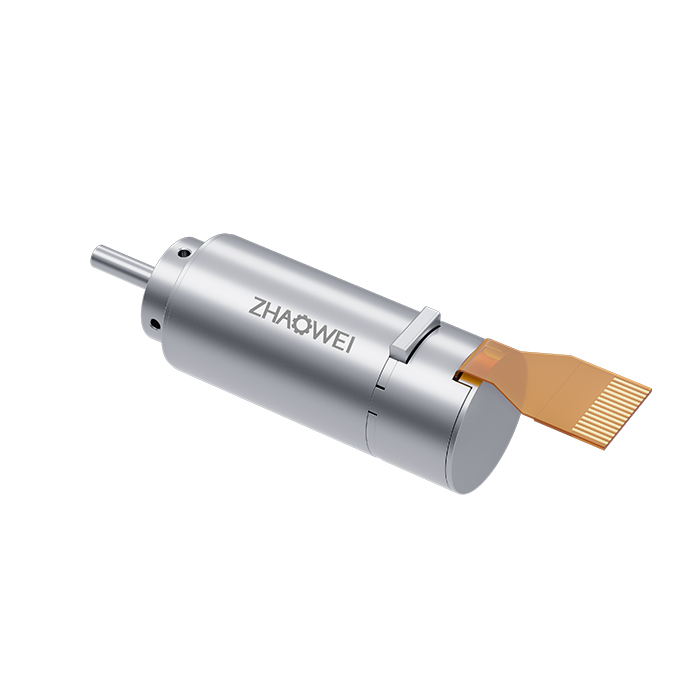

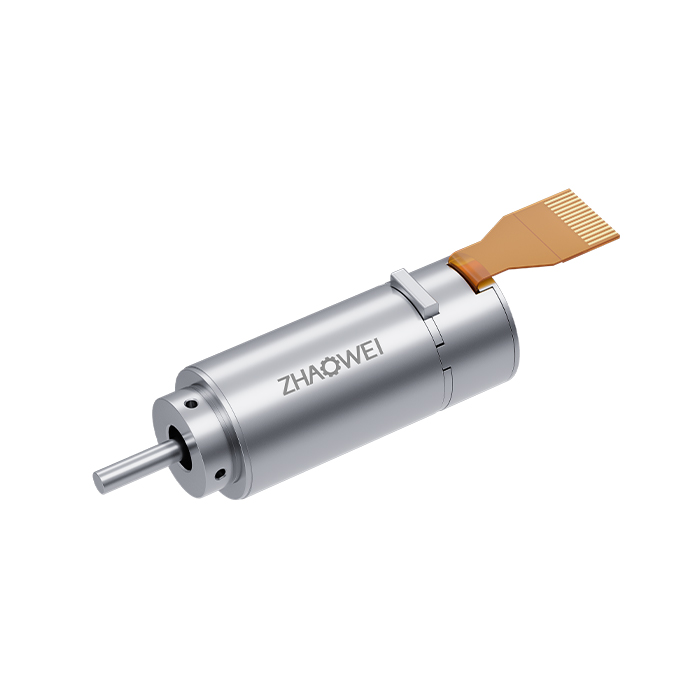

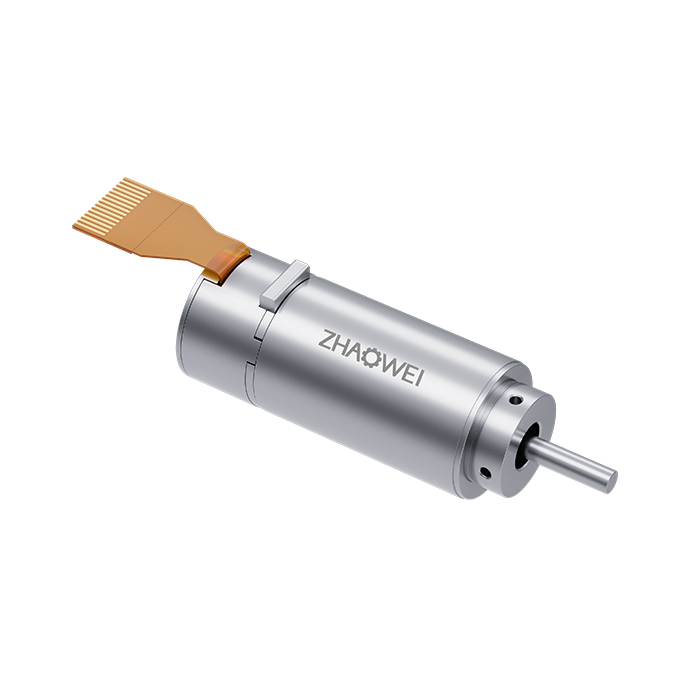

Φ12mm 無刷空心杯電機（MC1226）
產品型號：MC1226
直徑：12
長度：26
額定電壓（V）：12
額定轉速：20970
堵轉轉矩（mNm）：8.9
堵轉電流（A) ：2.38
轉矩常數（mNm/A）：3.87
速度常數（rpm/V) ：2383
輸出軸直徑：0.8
電機參數
| 電機數據（額定值） | |
|---|---|
| 額定電壓（V） | 12 |
| 空載轉速 | 28600 |
| 空載電流（A) | 78 |
| 額定轉速 (rpm) | 20970 |
| 額定轉矩(mNm) | 2.38 |
| 額定電流(A) | 0.69 |
| 堵轉轉矩(mNm) | 8.9 |
| 堵轉電流(A) | 2.38 |
| 最大效率(%) | 67 |
| 電機常數（額定值） | |
|---|---|
| 相間電阻（Ω） | 5.3 |
| 相間電感（mH） | 0.042 |
| 轉矩常數（mNm/A） | 3.87 |
| 速度常數（rpm/V） | 2383 |
| 轉速/轉矩斜度（rpm/mNm） | 3213 |
| 機械時間常數 | 4.5 |
| 轉子慣量（gcm2） | 0.138 |
| 熱參數 | |
|---|---|
| 機殼-環境熱阻（K/W） | 38.6 |
| 繞組-機殼熱阻（K/W） | 7.5 |
| 繞組熱時間常數 | 3.2 |
| 電機熱時間常數 | 210 |
| 環境溫度（℃） | -20~+100 |
| 最高繞組溫度（℃） | +125 |
| 機械參數（滾珠軸承） | |
|---|---|
| 最大允許轉速 | 40 000 |
| 最大軸向間隙 | < 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） | |
| 徑向間隙 | preloaded |
| 最大軸向動態載荷(N) | 2 |
| 最大允許安靜態裝力（N） | 10 |
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 |
| 端子型號 | |
|---|---|
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。

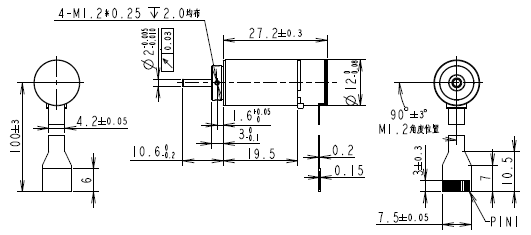

設計圖紙
查看詳情
應用場景
資料下載
Φ12mm 無刷空心杯電機（MC1226）規格書
